لحام المعادن المختلف هو عملية ضم معدنين أو سبائك مختلفة بتركيبات كيميائية مختلفة ، أو خصائص معدنية ، أو خصائص فيزيائية. يستخدم على نطاق واسع في توليد الطاقة ، والمعالجة الكيميائية ، والبتروكيماويات ، والنفط والغاز ، والبحرية ، وغيرها من الصناعات حيث يتم اختيار مواد مختلفة لمتطلبات أداء محددة.
لا يتمثل التحدي الرئيسي في مجرد ربط معدنين مختلفين ، بل إنتاج لحام يظل سليمًا ميكانيكيًا ومستقرًا من الناحية المعدنية ومقاوم بما فيه الكفاية للتآكل وظروف الخدمة.
مفتاح اللحام المعدني المتباين الناجح هو اختيار المعدن المناسب للحشو ، والتخفيف المتحكم فيه ، وإجراء اللحام المؤهل.
يشرح هذا الدليل المعادن التي يمكن لحامها معًا ، والتحديات الرئيسية ، وكيفية اختيار المعادن المحشوة ، وأينسبائك النيكل حشو المعادنتعتبر عادة.
لحام المعادن المختلف يشير إلى الانضمام إلى اثنين من المعادن الأساسية المختلفة أو السبائك عن طريق اللحام. قد تختلف المواد بشكل كبير في التركيب الكيميائي ، أو مدى الانصهار ، أو التوصيل الحراري ، أو معامل التمدد الحراري ، أو الهيكل المعدني.
تركيبات مشتركة تشمل:
غالبًا ما تستخدم المفاصل المختلفة لأن كل مادة توفر ميزة محددة. يوفر الفولاذ الكربوني ، على سبيل المثال ، القوة والكفاءة من حيث التكلفة ، في حين يوفر الفولاذ المقاوم للصدأ أو سبائك النيكل التآكل المحسن أو مقاومة درجات الحرارة العالية.
نعم ، يمكن لحام العديد من المعادن المختلفة معًا ، ولكن ليست كل تركيبة مناسبة للحام الانصهار التقليدي.
تعتمد جدوى المفصل المعدني المتباين على:
عادة ما يتم ضم الفولاذ الكربوني والفولاذ المقاوم للصدأ الأوستنيتي باستخدام إجراءات لحام مناسبة ومعادن حشو. تستخدم معدن الحشو القائم على النيكل أيضًا للمفاصل المختارة التي تشمل سبائك النيكل والفولاذ المقاوم للصدأ والفولاذ الكربوني والفولاذ منخفض السبائك.
ولذلك ، فإن السؤال المهم ليس ببساطة ما إذا كان هناك معدنان مختلفان ، ولكن ما إذا كان معدن حشو مناسب وإجراء لحام مؤهل يمكن أن ينتج خصائص المفاصل المطلوبة.
الفولاذ الكربوني إلى الفولاذ المقاوم للصدأ هو أحد المفاصل المعدنية غير المتشابهة الأكثر شيوعًا.
حشو المعادن مثل304/309L فولاذ مقاوم للصدأيمكن النظر في تركيبات معينة لأنها يمكن أن تستوعب التخفيف من جانب الفولاذ الكربوني مع توفير خصائص معدنية لحام مناسبة.
لمزيد من ظروف الخدمة الأكثر تطلبًا ، يمكن النظر في حشو قائم على النيكل اعتمادًا على المواد الدقيقة ومتطلبات التآكل وإجراء اللحام.
يمكن استخدام معادن حشو سبائك النيكل لمفاصل سبائك الكربون إلى النيكل المختارة حيث تكون مقاومة التآكل أو الأداء في درجات الحرارة المرتفعة أو التوافق المعدني أمرًا مهمًا.
ERNiCr-3هو معدن حشو واحد قائم على النيكل يعتبر عادة لبعض المجموعات المختلفة.
غالبًا ما توجد وصلات سبائك الفولاذ المقاوم للصدأ إلى النيكل في المعالجة الكيميائية والبتروكيماويات وتوليد الطاقة والمعدات المقاومة للتآكل.
قد تكون معادن الحشو القائمة على النيكل مفضلة عندما يتطلب المفصل مقاومة عالية للتآكل أو عندما يوفر تركيبها توافقًا أفضل مع جانب سبيكة النيكل.
لا ينبغي معاملة سبائك النيكل المختلفة تلقائيًا على أنها مكافئة لمجرد أنها تعتمد على النيكل.
يمكن أن تؤثر الاختلافات في عناصر السبائك ومقاومة التآكل وسلوك هطول الأمطار ودرجة حرارة الخدمة على اختيار معدن الحشو.
كل من المعادن الأساسية تسهم في المواد إلى بركة اللحام. وهذا ما يسمى بالتخفيف.
يمكن أن يؤدي التخفيف المفرط إلى تغيير كبير في التركيب المعدني النهائي للحام وقد يؤثر على القوة أو الليونة أو مقاومة التآكل أو مقاومة التشقق.
تتوسع المعادن المختلفة وتتعاقد بمعدلات مختلفة أثناء اللحام والتبريد.
يمكن أن يؤدي الاختلاف الكبير في التمدد الحراري إلى توليد ضغوط متبقية ، مما قد يسهم في التشويه أو التشقق أو التدهور على المدى الطويل أثناء التدوير الحراري.
عندما تكون درجات حرارة أو نطاقات ذوبان مختلفة بشكل كبير من مادتين ، يصبح التحكم في مدخلات الحرارة والانصهار أكثر صعوبة.
يجب أن يوفر إجراء اللحام اندماجًا كافيًا دون زيادة التخفيف دون داع أو إتلاف مادة الذوبان المنخفضة.
تركيبات معينة من عناصر السبائك يمكن أن تنتج هياكل مجهرية غير مرغوب فيها أو مراحل هشة.
لهذا السبب ، يجب أن يراعي اختيار معدن الحشو الكيمياء المعدنية النهائية للحام بدلاً من مجرد مطابقة أحد المعادن الأساسية.
يمكن أن تقدم المفاصل المعدنية غير المتشابهة أيضًا اعتبارات تآكل إضافية.
قد تسهم الاختلافات في السلوك الكهروكيميائي في التآكل الكلفاني ، في حين أن الاختلافات في تكوين المعادن في اللحام يمكن أن تؤثر على مقاومة التآكل الموضعية.
بالنسبة للتطبيقات الحرجة للتآكل ، يجب مراعاة بيئة الخدمة أثناء اختيار المعدن للحشو.
لا يوجد معدن حشو واحد مناسب لجميع تطبيقات اللحام المعدنية المختلفة. يجب أن يبدأ الاختيار بالدرجات الدقيقة لكل من المعادن الأساسية.
تأكد من تعيين المادة بالضبط ، مثل مواصفات ASTM/ASME ، أو رقم UNS ، أو تعيين EN.
"الفولاذ المقاوم للصدأ" أو "سبيكة النيكل" وحدها لا تكفي لاختيار معدن الحشو الدقيق.
تقييم عناصر السبائك الهامة مثل النيكل والكروم والموليبدينوم والحديد والكربون والنحاس والمنغنز والسيليكون.
يساعد ذلك على تحديد ما إذا كان معدن الحشو يمكن أن يستوعب التخفيف من كلا الجانبين.
معدن اللحام النهائي هو عادة مزيج من معدن الحشو والمعادن الأساسية المذابة.
لذلك قد يحتاج الحشو المناسب إلى محتوى سبيكة كافٍ للحفاظ على خصائص اللحام المطلوبة بعد التخفيف.
يجب أن يمثل اختيار الحشو ما يلي:
قد لا يوفر معدن الحشو القابل للحام بالضرورة أداء الخدمة المطلوب على المدى الطويل.
تشمل عمليات اللحام الشائعة GTAW/TIG و GMAW/MIG و SMAW و المنشار.
يجب أن يكون تصنيف المعدن المحشو وشكل المنتج والقطر وخصائص الترسيب متوافقًا مع العملية المحددة.

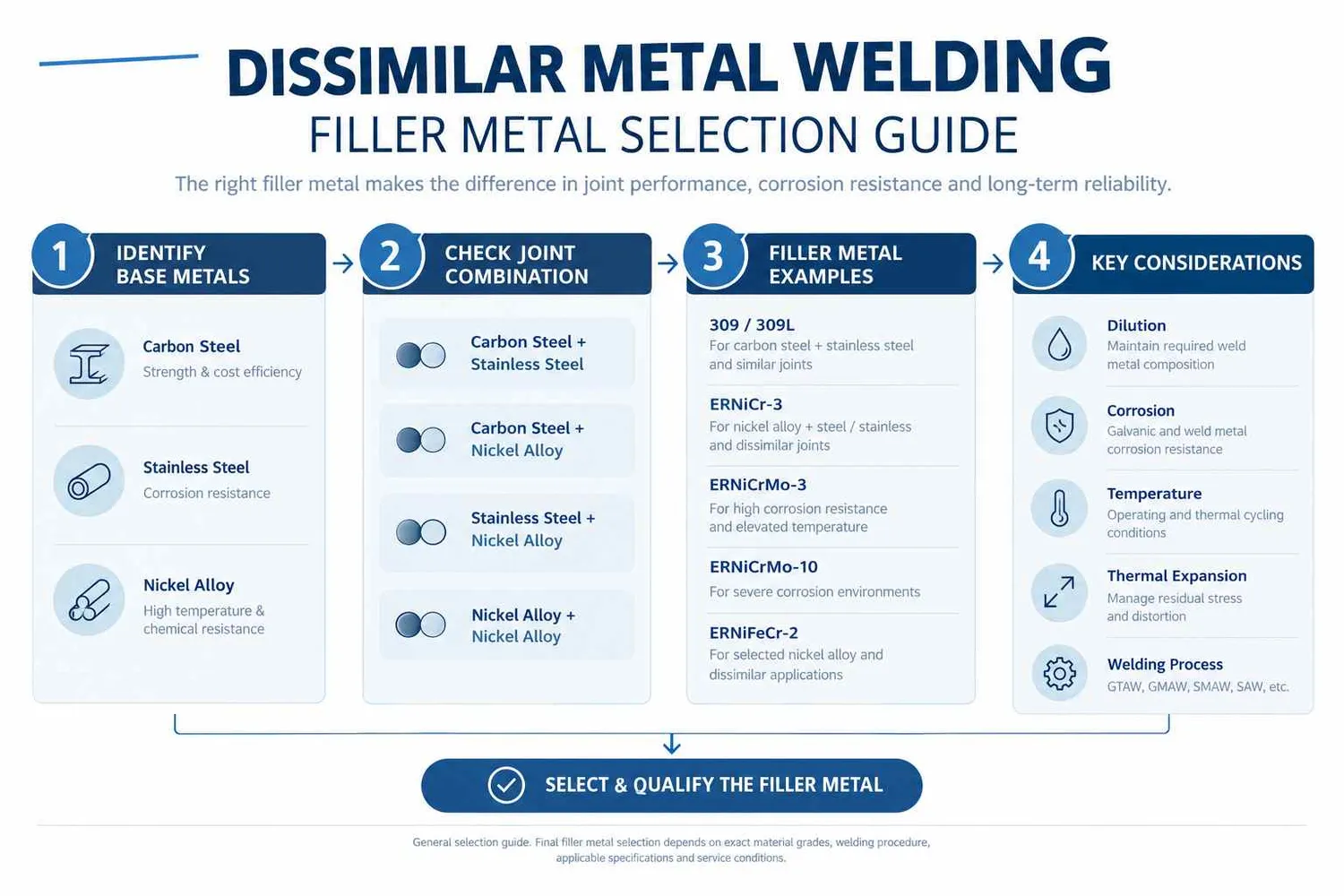

يوفر الرسم البياني التالي إشارة اختيار المعدن للحشو العام. يجب التحقق من الحشو النهائي مقابل درجات المواد الدقيقة ، وإجراء اللحام ، والرموز المعمول بها ، وشروط الخدمة.
| مزيج المعادن الأساسية | الاعتبارات المعدنية حشو | الاهتمامات الرئيسية |
|---|---|---|
| الفولاذ المقاوم للصدأ الكربون | 304/309L أو حشو مناسب قائم على النيكل | تخفيف ، تكسير ، تآكل |
| سبائك النيكل من الفولاذ الكربوني | Co أو حشوات أخرى مناسبة قائمة على النيكل | تخفيف ، التمدد الحراري |
| سبائك النيكل الفولاذ المقاوم للصدأ | حشو مقاوم للصدأ قائم على النيكل أو مناسب | التآكل ، التخفيف ، التوافق المعدني |
| فولاذ مقاوم للصدأ الأوستنيتي منخفض السبائك | 304/309L أو حشو قائم على النيكل | الإجهاد الحراري ، التخفيف |
| درجات مختلفة من الفولاذ المقاوم للصدأ | حشو مقاوم للصدأ مطابق أو أكثر من السبائك | التآكل ، الفريت ، تكسير |
| سبائك النيكل المختلفة | حشو تم اختياره وفقًا لمجموعة سبيكة محددة | المجهرية ، تكسير ، التآكل |
| فولاذ نحاسي | إجراء حشو ولحام متخصص | الموصلية الحرارية ، سلوك الذوبان |
هذا المخطط هو نقطة انطلاق ، وليس بديلاً عن إجراء لحام مؤهل. يعتمد معدن الحشو الصحيح على المفصل الكامل والخدمة المقصودة.
تعتبر المعادن الحشو القائم على النيكل عادة لمفاصل متباينة مختارة تشمل سبائك النيكل والفولاذ المقاوم للصدأ والفولاذ الكربوني والفولاذ منخفض السبائك. يمكن أن تكون مفيدة عندما يتطلب المفصل مقاومة جيدة للتآكل ، أو أداء درجة حرارة مرتفعة ، أو التوافق مع جانب سبيكة النيكل.
تشمل الأمثلة الشائعة ما يلي:
| معدن حشو | اعتبار تطبيق نموذجي |
|---|---|
| ERNiCr-3 | وصلات مختلفة مختارة من سبائك النيكل إلى الفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأ |
| ERNiCrMo-3 | التطبيقات التي تتطلب مقاومة وقوة أعلى للتآكل |
| ERNiCrMo-10 | المفاصل المختارة تتعرض لبيئات تآكل شديدة |
| ERNiFeCr-2 | سبائك النيكل المختارة والتطبيقات المعدنية متباينة |
ومع ذلك ، فإن أعلى معدن حشو السبائك ليس هو الخيار الأفضل تلقائيًا. يجب أن يعتمد الاختيار على الدرجات المعدنية الأساسية الدقيقة ، التخفيف ، عملية اللحام ، درجة حرارة الخدمة ، بيئة التآكل ، مواصفات اللحام المعمول بها.
وينبغي النظر في التآكل من بداية تصميم مشترك متباينة.
عندما تكون المعادن غير المتشابهة متصلة كهربائيًا في وجود إلكتروليت ، فإن الاختلافات في الإمكانات الكهروكيميائية يمكن أن تسهم في التآكل الكلفاني.
يعتمد الخطر على تركيبة المواد ، والكهارل ، ودرجة الحرارة ، ونسبة مساحة السطح ، وتصميم المفاصل ، وبيئة الخدمة.
قد يكون معدن اللحام بتركيبة مختلفة عن أي من المعادن الأساسية بسبب كيمياء الحشو المعدنية والتخفيف.
بالنسبة للتطبيقات الحساسة للتآكل ، يجب اختيار الحشو بناءً على أداء التآكل المطلوب بدلاً من مطابقة معدن أساسي واحد.
يمكن أن يحدث التشقق الساخن وأشكال أخرى من التشقق عندما يكون تكوين المعدن واللحام ، والمدخلات الحرارية ، وضبط النفس ، والظروف المعدنية غير مواتية.
يمكن أن يؤدي التخفيف المفرط إلى تغيير كيمياء المعادن واللحام وتقليل الأداء المقصود لمعدن الحشو.
يمكن أن تعزز بعض تركيبات المواد مراحل غير مرغوب فيها تقلل من ليونة أو صلابة.
يمكن أن يخلق سلوك التمدد الحراري المختلف ضغوطًا وتشويهًا متبقًا ، خاصة في المفاصل شديدة الضآلة.
قد يقلل اختيار الحشو غير الصحيح أو الإدخال الزائد للحرارة من مقاومة التآكل في منطقة اللحام.
عادة ما يجمع إجراء لحام معدني مختلف وموثوق به بين تحديد المواد الصحيح واختيار المعدن المناسب للحشو ومعلمات اللحام التي يتم التحكم فيها والتفتيش.
تشمل الممارسات الرئيسية ما يلي:
نعم. يمكن ربط العديد من المعادن المختلفة عن طريق اللحام عند النظر في توافقها المعدني ، وخواصها الحرارية ، ومعدن الحشو ، وإجراء اللحام بشكل صحيح. ومع ذلك ، فإن بعض المجموعات صعبة أو غير مناسبة للحام الانصهار التقليدي.
لا توجد قائمة عالمية للمعادن التي لا يمكن لحامها أبدًا. بعض التركيبات صعبة للغاية بسبب الاختلافات الكبيرة في درجة حرارة الانصهار أو التمدد الحراري أو التوافق المعدني. قد تكون هناك حاجة لعمليات لحام متخصصة أو طرق انضمام بديلة.
يعتمد القطب على المعادن الأساسية وعملية اللحام. يمكن استخدام أقطاب الفولاذ المقاوم للصدأ ، وأقطاب سبائك النيكل ، وغيرها من المعادن حشو المتخصصة. لا يوجد قطب عالمي لكل وصلة معدنية متباينة.
يعتمد الحشو على مجموعة المعادن الأساسية الدقيقة ومتطلبات الخدمة. يمكن النظر في وصلات الفولاذ المقاوم للصدأ إلى الكربون التي تحتوي على 304/309L ، في حين أن الحشو القائم على النيكل مثل: سيارة ، أو ، أو ، أو ، أو ، قد تكون مناسبة لسبائك النيكل المختارة والتطبيقات المعدنية المختلفة.
نعم. تستخدم المعادن حشو سبائك النيكل للمفاصل المختارة التي تشمل سبائك النيكل والفولاذ المقاوم للصدأ والفولاذ الكربوني والفولاذ منخفض السبائك. يمكن أن يوفر محتواها العالي من السبائك مقاومة مفيدة للتآكل وتوافق معدني ، ولكن يجب مطابقة الحشو المحدد مع المفصل الكامل.
تعتمد الإجابة على سبيكة النيكل المحددة ودرجات الفولاذ المقاوم للصدأ. يمكن اعتبار مواد حشو النيكل-الكروم أو النيكل-الموليبدينوم من أجل تركيبات متطلبة ، مع متطلبات التخفيف والتآكل ودرجة الحرارة ، ومراعاة المواصفات المعمول بها.
يمكن أن يزيد من بعض مخاطر التآكل ، خاصة عندما يكون للمواد المرتبطة سلوك كهروكيميائي مختلف. وينبغي النظر في التآكل الكلفاني ، والتركيب المعدني للحام ، والمناطق المتأثرة بالحرارة ، وبيئة الخدمة.
